水力減壓閥型號介紹及工作原理

什么是水力減壓閥？

水力減壓閥是一種利用水自身能量來調節與控制管路壓力的智能減壓閥。

水力減壓閥用于生活給水、消防給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。

出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。

水力減壓閥，減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

ZJY46H活塞式水力減壓閥是湘潭中基電站輔機制造有限公司新的第七系列專利技術產品，專為水電站技術供水系統提供穩定可靠的冷卻水源。

水力減壓閥型號介紹：

ZJY46H活塞式水力減壓閥是專為復雜工況下運行的供水系統設計的減壓設備，通過節流錐調節壓力和流量，以減小過流面積達到減壓目的。當進口壓力或流量發生變化時，減壓閥靠介質本身的能量進行自動調節，從而保持出口壓力為原設定好的低壓值。

主要功能為以下四點：

1、減壓、穩壓、調壓；

2、鎖定出口壓力；

3、反饋系統反沖排污；

4、互為備用雙反饋系統。

ZJY46H活塞式水力減壓閥結構說明示意圖

一、主閥部分

由閥體、閥蓋、主閥調節系統（主閥調節板桿或減速箱調節手輪、調節螺桿）、出口壓力鎖定系統（內鎖定拉桿、安全鎖定螺母、平面軸承、鎖緊螺母）所組成。

二、反饋系統部分

由三通轉換閥、控制閥、排污閥、射流泵、壓力導管、出口壓力鎖定閥（中臺球閥）、排氣螺栓組成。

本產品反饋控制系統為主、備兩套。通過三通轉換閥實現切換，以保證減壓閥的連續運行。備用系統可在減壓閥運行的工況下拆卸檢修。

三、調節機構

ZJY46H活塞式水力減壓閥的調節機構分為主閥調節系統和反饋控制調節系統兩個部分。主閥調節位置為調節螺桿；反饋控制系統調節位置為控制閥調節帽。

調節機構是減壓閥的重要組成部分。當通過調節機構整定完出口壓力后，運行中的減壓閥在進口壓力和流量變化的工況下，能自動調節減壓閥的過流面積，保持出口壓力的穩定。

水力減壓閥工作原理：

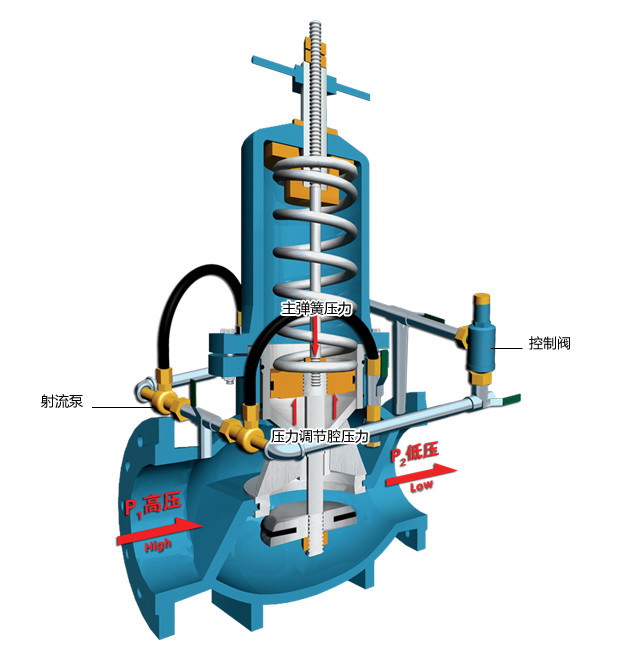

一、ZJY46H活塞式水力減壓閥的工作原理：

ZJY46H活塞式水力減壓閥的工作原理是由反饋系統上的控制閥、射流泵控制調節腔壓力，使壓力調節腔的壓力與主彈簧壓力形成平衡。

由于主彈簧壓力不受進口壓力P₁的影響，所以當P1進口壓力和流量變化時，總能迅速調節主彈簧壓力與壓力調節腔的壓力的平衡，使P₂出口壓力和流量保持穩定。

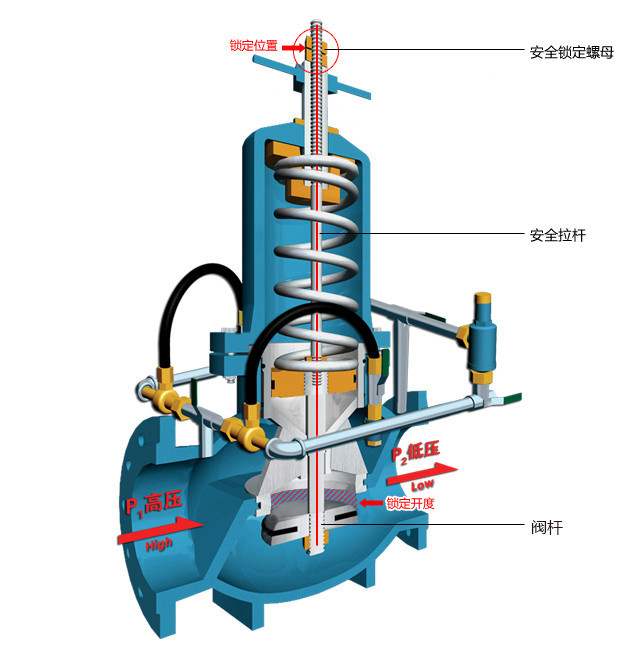

二、ZJY46H活塞式水力減壓閥出口壓力鎖定系統工作原理：

出口壓力鎖定裝置由安全鎖定螺母、安全拉桿與活塞桿組成，有效地確保了出口壓力P₂值的安全性。

通過對安全鎖定螺母的輕松設置，可以鎖定減壓閥的出口壓力上限。即使ZJY46H活塞式水力減壓閥的反饋系統遭受意外損壞，在主活塞下方的壓力調節腔失壓時，出口壓力P₂值可以得到非常可靠的剛性保護，鎖定出口壓力上限。
